Voici un amplificateur HF de type feedback.
Il présente des impédances d' entrée et sorties de 50 ohms.
Il peut délivrer en émission une vingtaine de mW.
Son utilisation est destinée à être instalé en tête d' un transceiver en amont du mixer.
Le gain peut être modifié en appliquant la formule générale de calcul
Zin x Zout = R feedback x Re avec Re = RE + 26/Ic

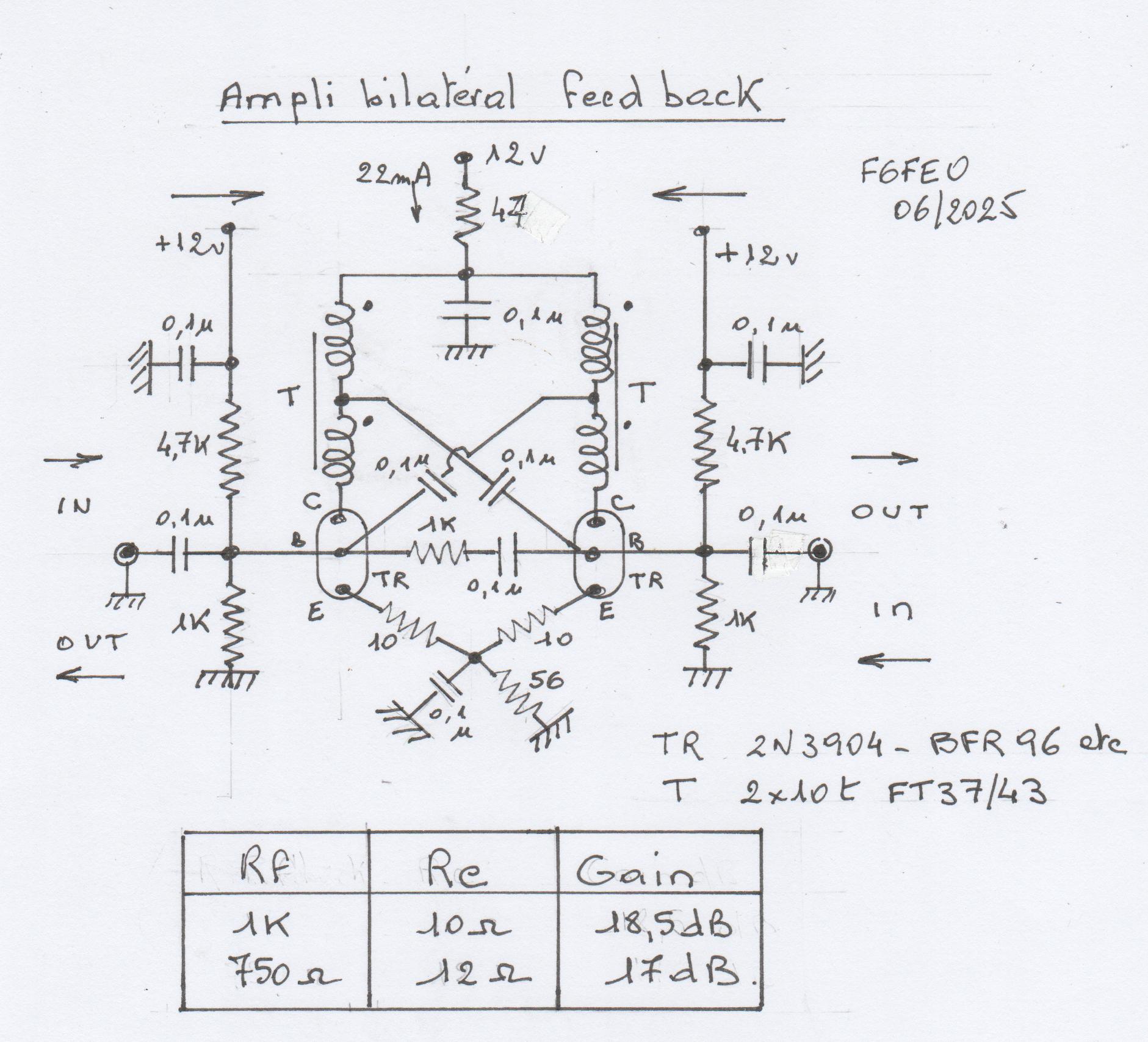

Les transistors sur le schéma ne sont pas représentés d' une manière conventionnelle afin de faciliter le cablage.
Des transistors UHF genre BFR91 ou 96 permettront de diminuer le facteur de bruit et d'améliorer la réponse de l' amplicateur sur les bandes hautes.
