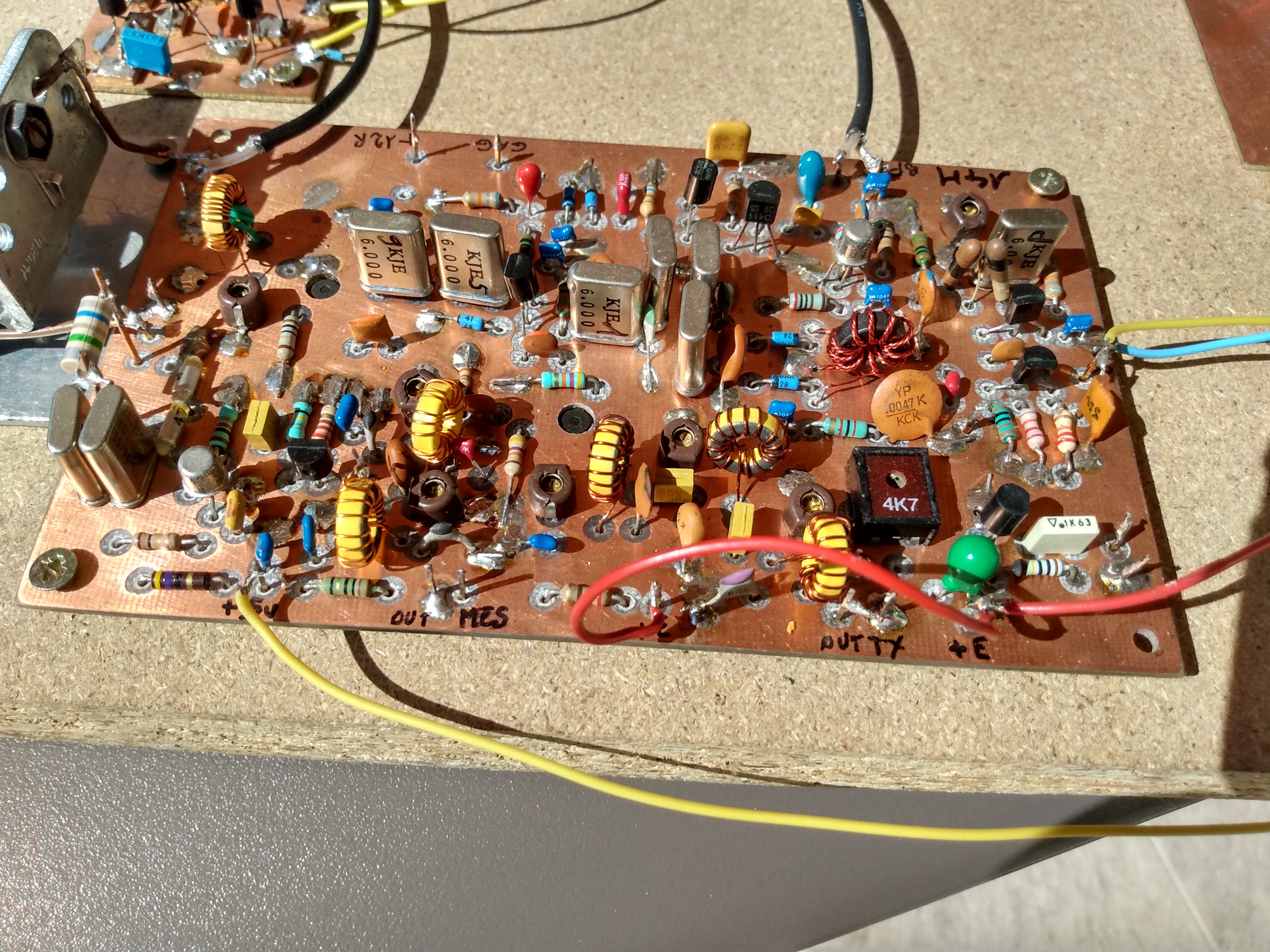

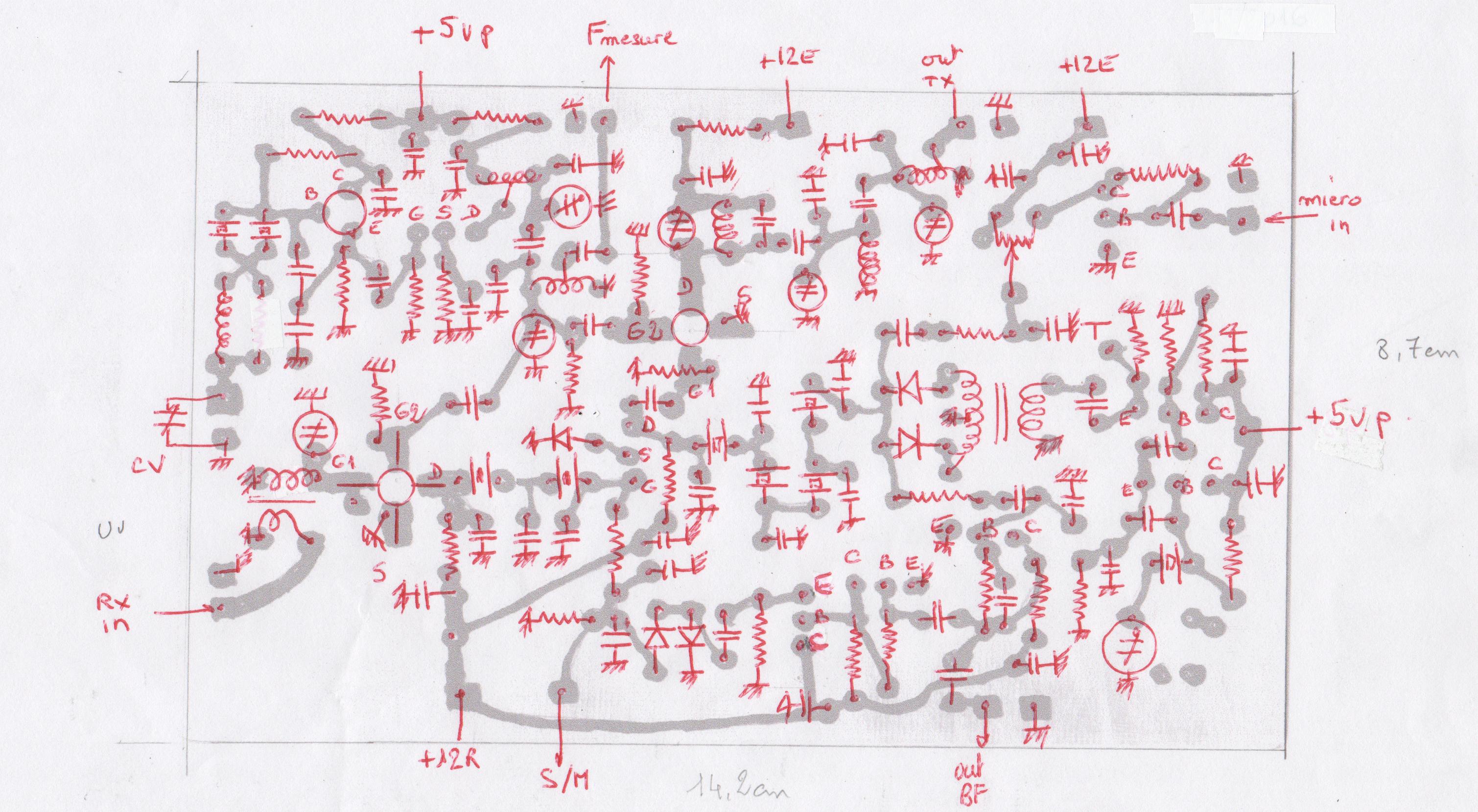

Ce transceiver est la version 20m du VEXIN.
Les mixers émission et réception utilisent des mosfets double porte.
Le signal d' entrée 20m est filtré puis injecté sur la gate 1, la gate 2 reçoit le signal du VXO ou DDS sur 20.25Mhz.
Un VXO permet de couvrir de 20 à 20.275 Mhz en utilisant un condensateur variable de 100 pF, avec une excellente stabilité.

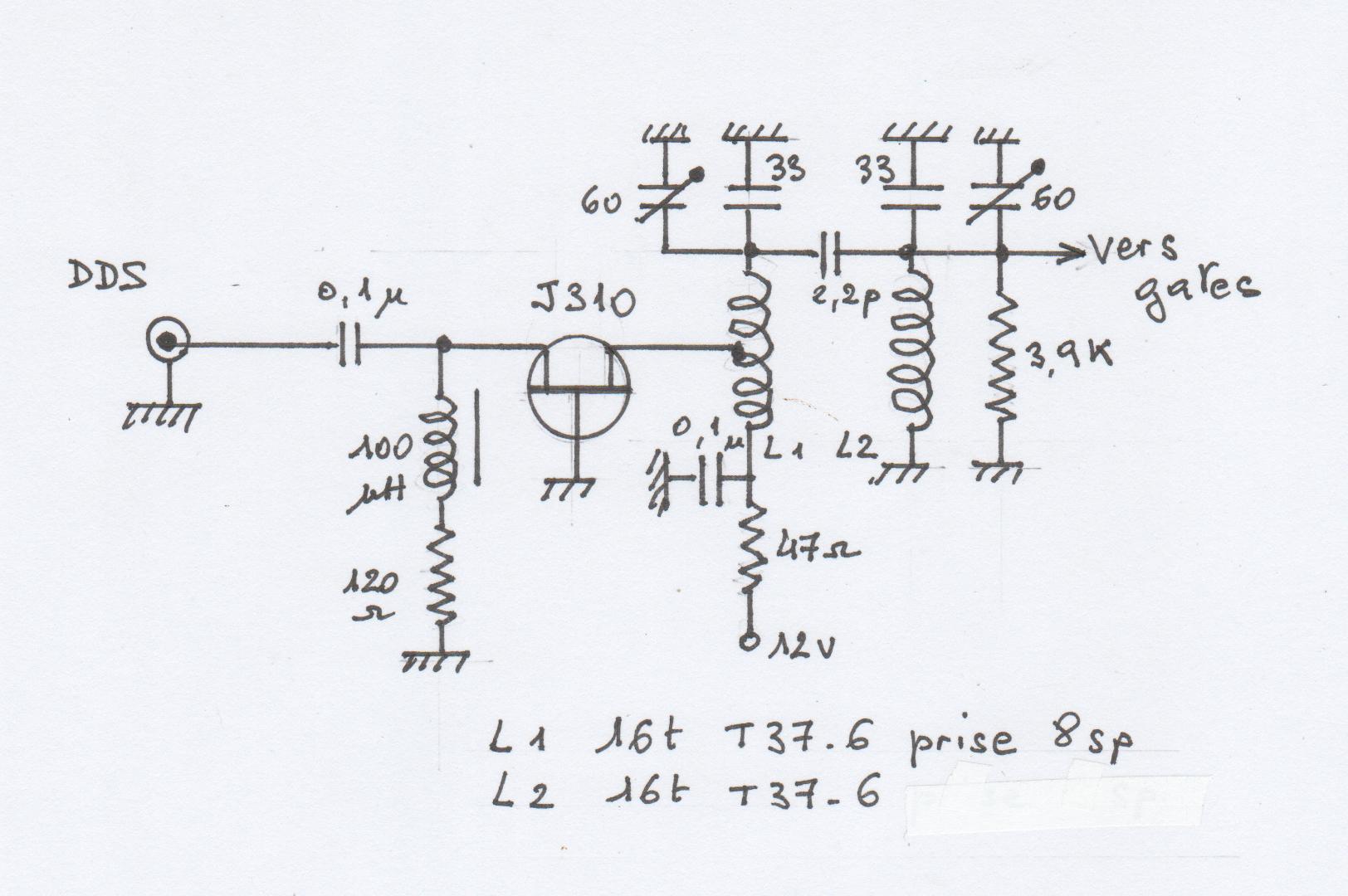

L'utilisation d'un DDS nécessite l'adjonction d'un étage adaptateur d'impédance et filtrage décrit ci-après.
Sur le drain nous trouvons le produit du mélange soit 6 Mhz qui est filtré par un filtre à deux quartz.
Ensuite on trouve un BF245C qui joue un double rôle, ampli FI et contrôle de CAG puis un filtre à quartz calculé pour un Z de 1000 ohms .
Sortie du filtre nous arrivons au détecteur de produit à diodes.
Ce détecteur de produit reçoit aussi le BFO et délivre par battement le signal BF.
Le rôle du préampli BF utilisant un BC549c est primordial il doit posséder un gain minimun de 500 soit 54 dB car il n'y a pas d'ampli FI.
Pas d' ampli FI donc pas de bruit, vous débranchez l' antenne et le récepteur devient silencieux, un BC549C ne génère qu'un bruit de 2 dB !
Sur le collecteur du BC549c il y a une voie vers un ampli BF et l' autre voie amplifie encore la BF puis la redresse afin de fournir la tension négative de CAG.
Un condensateur de 4.7 uF associé à une résistance de 68 K constituent la constante de temps.
Le niveau de CAG contrôle la tension de cutt-off du BF245c, selon le transistor cette tension se situe entre -3.5V et -5V.
Je conseille de contrôler au préalable cette tension de cutt-off du transistor.
Voyons maintenant la partie émission.
Le signal issu d'un micro dynamique est amplifié par un BC549C, un potentiomètre de 4.7K permet de doser la BF micro qui est envoyée au modulateur
équilibré .
Ce modulateur délivre un signal DSB dirigé ensuite vers le filtre à quartz , en sortie il ne reste qu' une seule bande latérale sur 6 Mhz.
On se dirige ensuite vers la gate 1 du mixer émission .
là le signal est mixé avec le VXO . Sur le drain du mosfet un sérieux filtre 14-14.350 Mhz élimine les harmoniques.
Pour un foctionnement correct des mixers le niveau minimun de HF sur les gates doit être de 1V HF soit 2.8Vcc.
En émission il y a possibilité d' utiliser un driver décrit sur ce site suivi d' un ampli à FET grand public du type IRF530, IRF630,FQP13N10 ou STP16NF06.
