Ce transceiver est la version 80m du VEXIN.
Les mixers émission et réception utilisent des mosfets double porte.
Le signal d' entrée 80m est filtré puis injecté sur la gate 1, la gate 2 reçoit le signal du VFO ou DDS sur 8.5 à 8.7 Mhz.
L'utilisation d'un DDS nécessite l'adjonction d'un étage adaptateur d'impédance.
Sur le drain nous trouvons le produit du mélange soit 4.915 Mhz il est grossièrement filtré par un filtre à un quartz.
Ensuite on trouve un BF245C qui joue un double rôle, ampli FI et contrôle de CAG puis un filtre à quartz calculé pour un Z de 1200 ohms .
Sortie du filtre nous arrivons au détecteur de produit à diodes.
Ce détecteur de produit reçoit aussi le BFO et délivre par battement le signal BF.
Le rôle du préampli BF utilisant un BC549c est primordial il doit posséder un gain minimun de 500 soit 54 dB car il n'y a pas d'ampli FI.
Pas d' ampli FI donc pas de bruit, vous débranchez l' antenne et le récepteur devient silencieux, un BC549c ne génère qu'un bruit de 2 dB !
Sur le collecteur du BC549c il y a une voie vers un ampli BF et l' autre voie amplifie encore la BF puis la redresse afin de fournir la tension négative de CAG.
Un condensateur de 4.7 uF associé à une résistance de 68 K constituent la constante de temps.
Le niveau de CAG contrôle la tension de cutt-off du BF245c, selon le transistor cette tension se situe entre -3.5V et -5V.
Je conseille de contrôler au préalable cette tension de cutt-off du transistor.
Voyons maintenant la partie émission.
Le signal issu d'un micro dynamique est amplifié par un BC549c, un potentiomètre de 4.7K permet de doser la BF micro qui est envoyée au modulateur
équilibré .
Ce modulateur délivre un signal DSB dirigé ensuite vers le filtre à quartz , en sortie il ne reste qu' une seule bande latérale sur 4.915 mhz.
On se dirige ensuite vers la gate 1 du mixer émission .
là le signal est mixé avec le VFO . Sur le drain du mosfet un sérieux filtre 3.6-3.8 Mhz élimine les harmoniques.
Pour un foctionnement correct des mixers le niveau minimun de HF sur les gates doit être de 1V HF soit 2.8Vcc.
En émission il y a possibilité d' utiliser un driver décrit dans ces pages suivi d' un ampli à FET grand public du type IRF530, IRF630 ou FQP13N10
Plan du transceiver

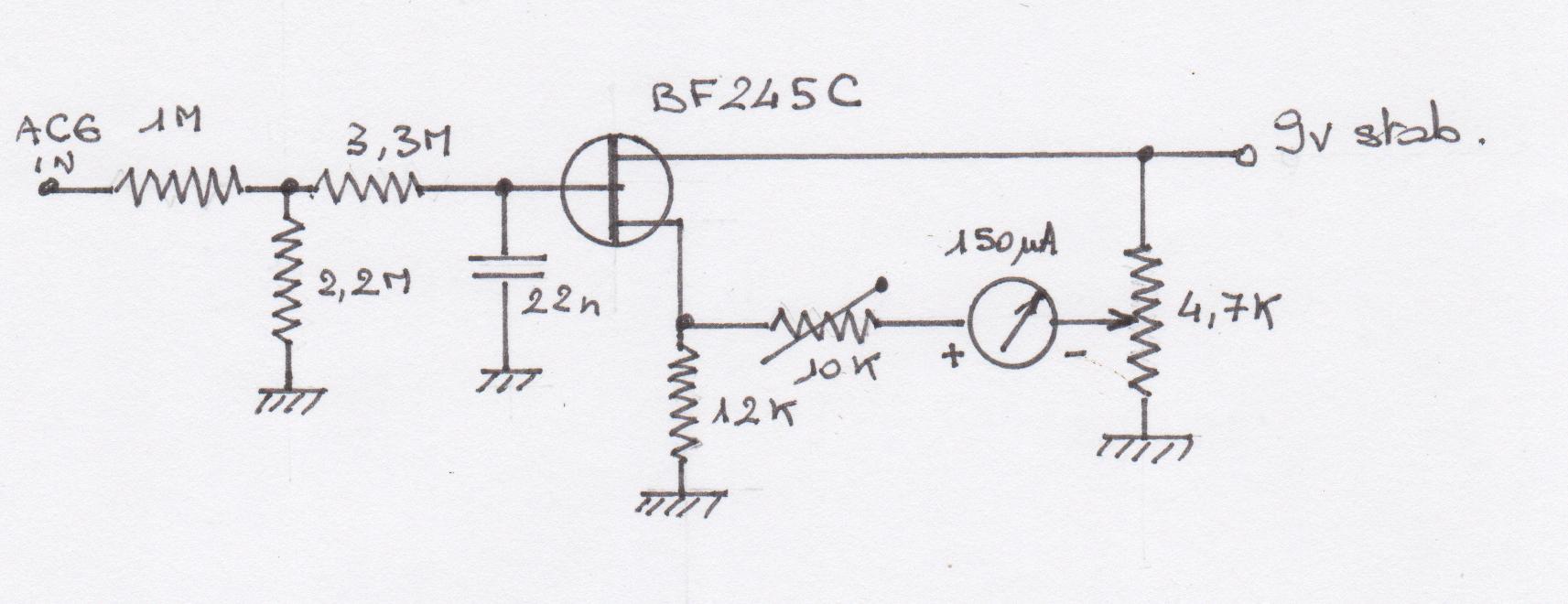

plan du S mètre
<
PA 80m
Il s'agit d'un PA à bande étroite.
Exité par 100mW il délivre entre 15 et 20W sous 13.8V.
Le transistor sera monté sur un radiateur.
Prévoir une alimentation de 2.5A, protégée pendant les tests
Règler le courant de repos à 100 mA
Ajuster la capacité centrale du filtre de sortie pour un maximum de puissance
Ce transceiver a été également construit par Christian F1CDI (64) dans un boitier Cibi, HI.

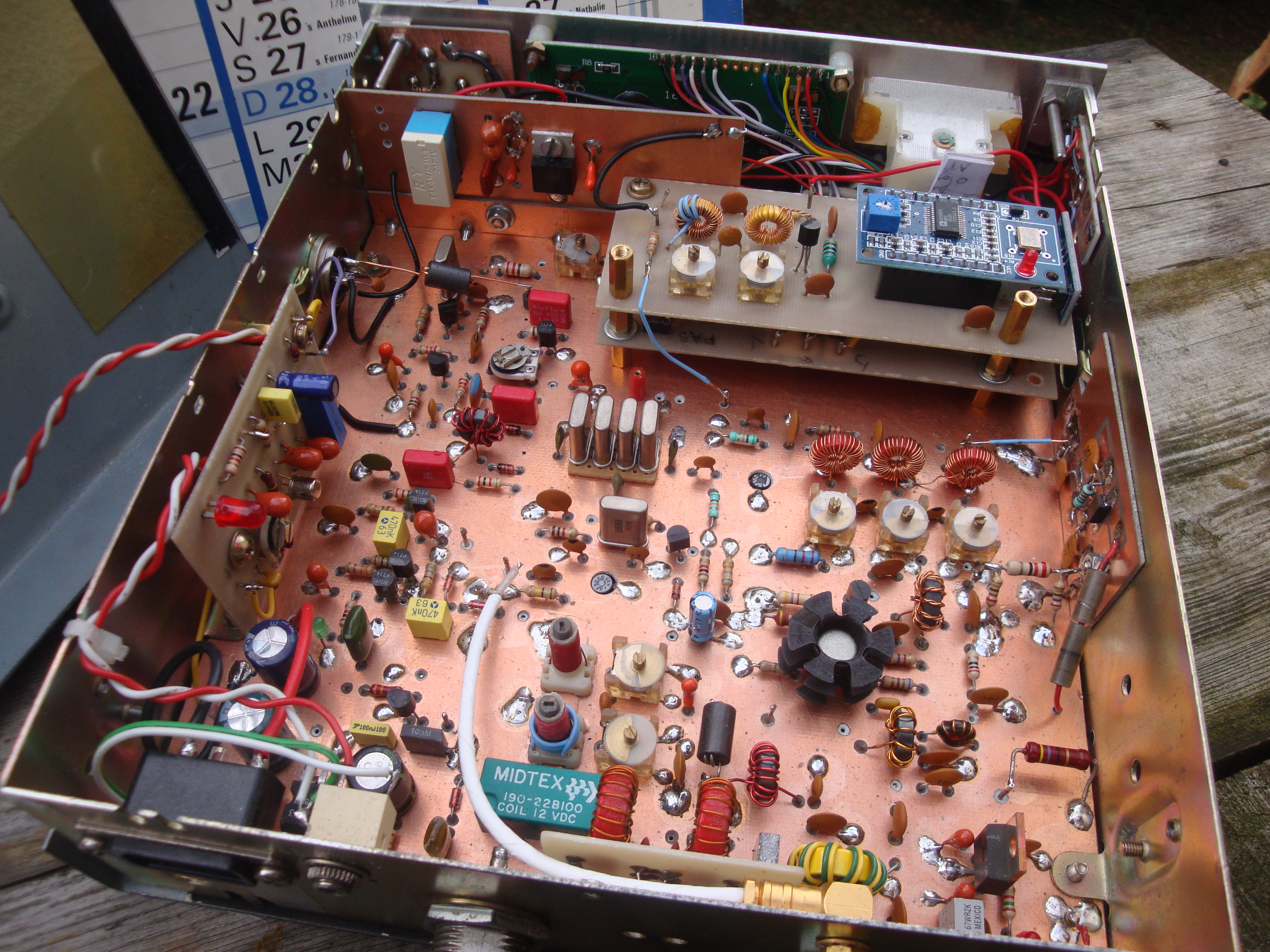

Voici sa réalisation, équipée d' un DDS
Bravo Christian.

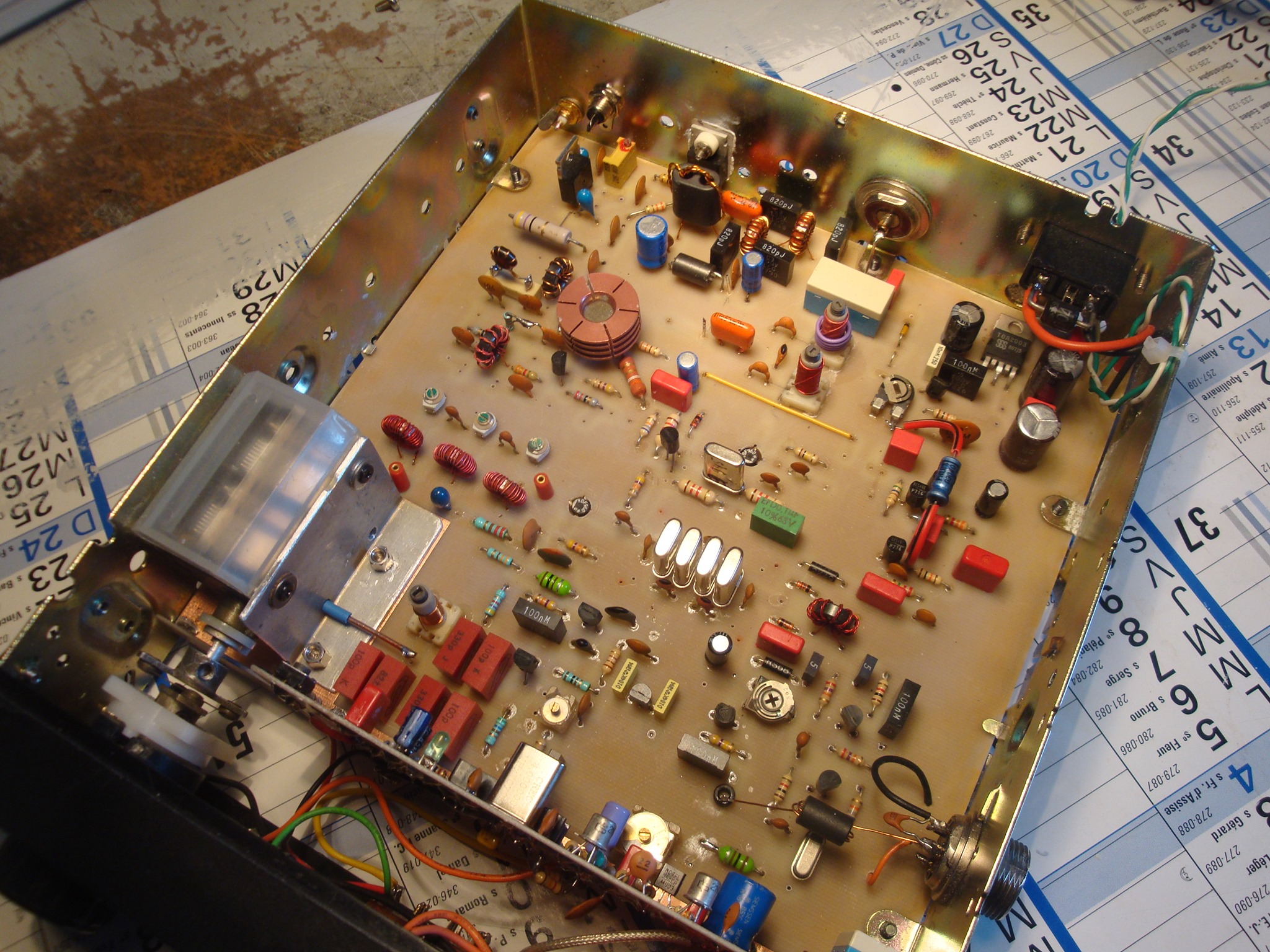

Voici enfin la première version équipée d'un VFO également réalisée par Christian F1CDI
