Mon ami et voisin Claude F6CYD cherchait à réaliser un transceiver simple CW pour la bande 60m.
J' ai donc réalisé et testé en labo ce montage utilisant des composants courants.
Claude l' a reproduit avec succès.

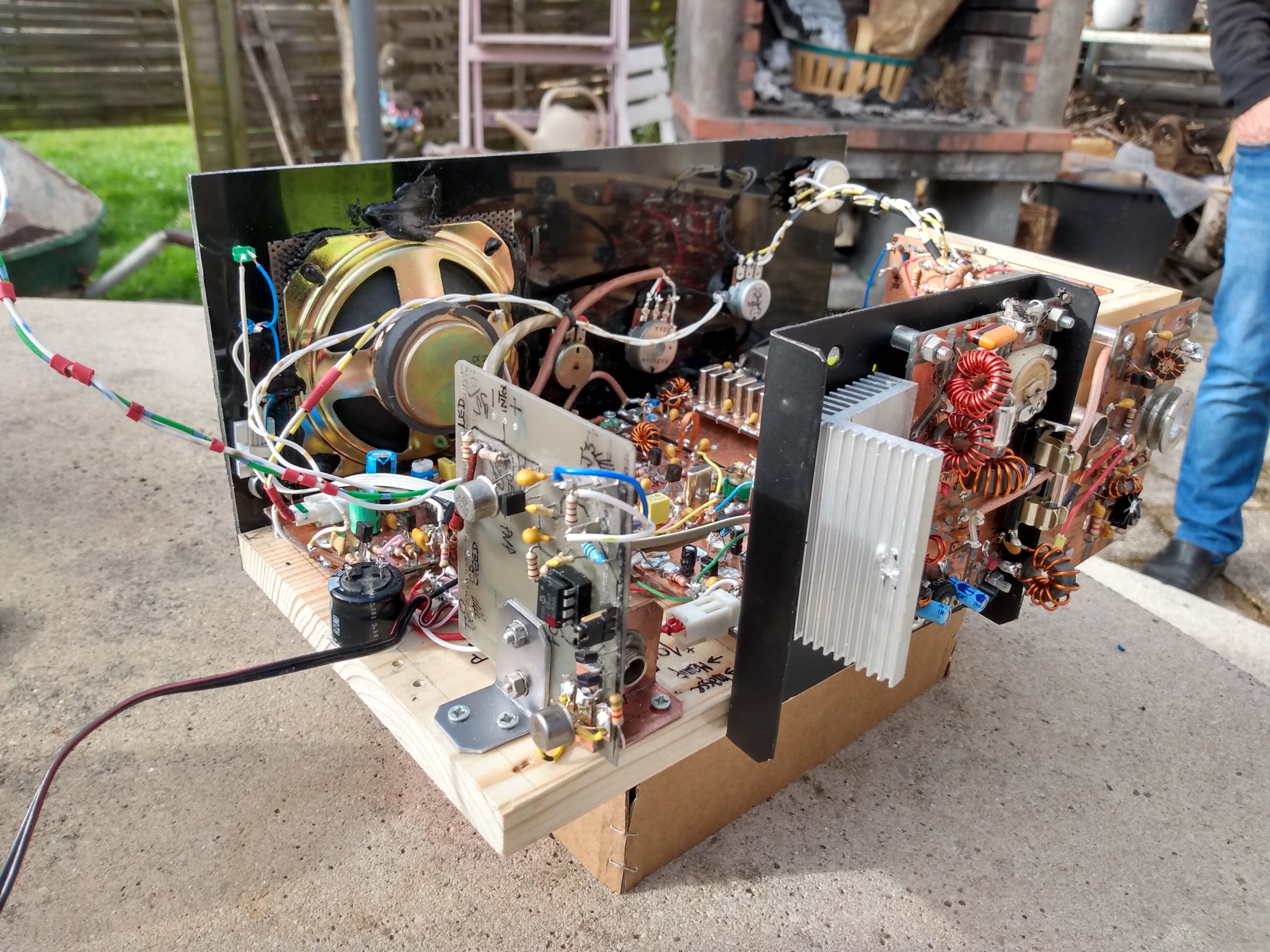

Vous trouverez les photos de sa réalisation en fin d' article.

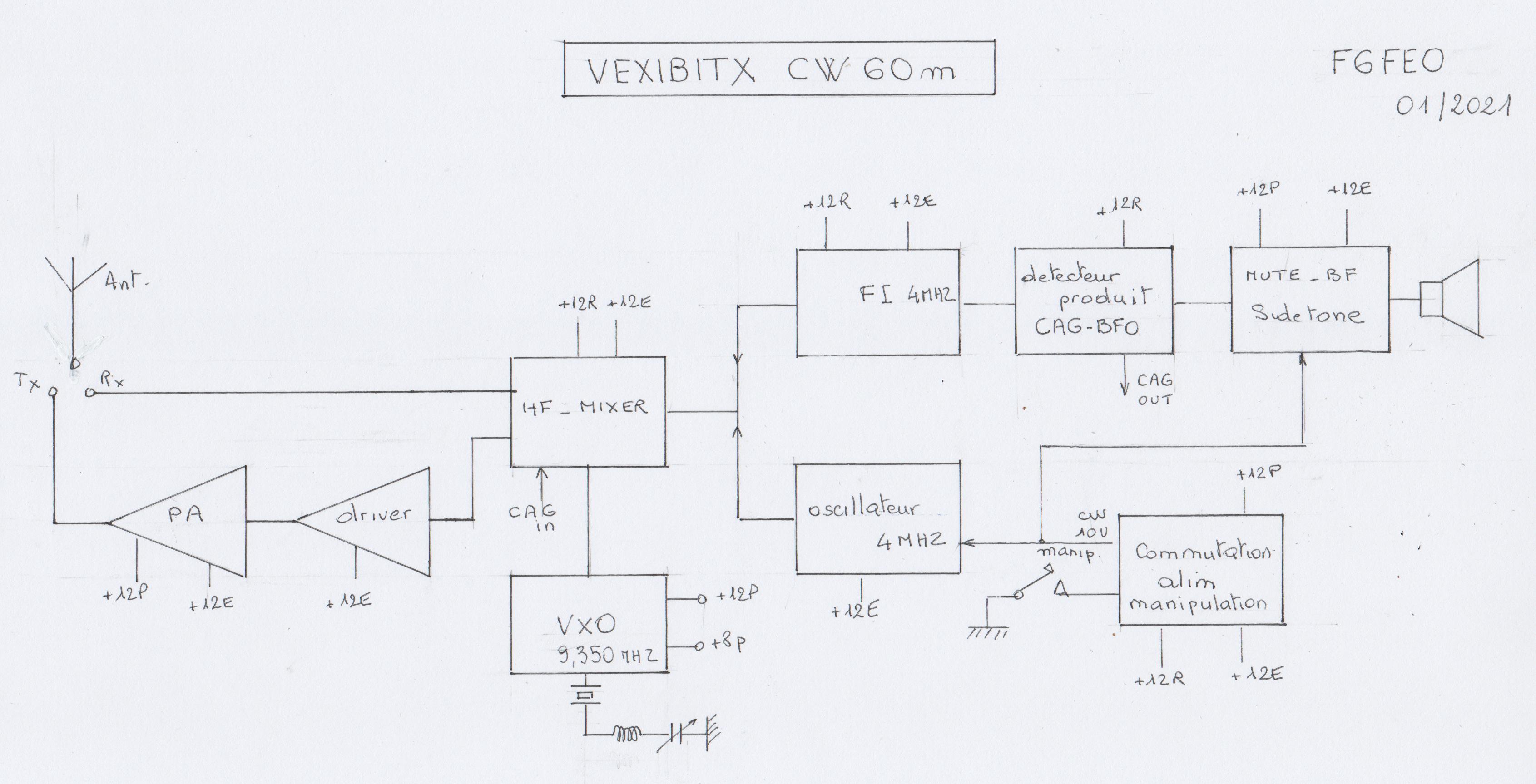

Synoptique du transceiver

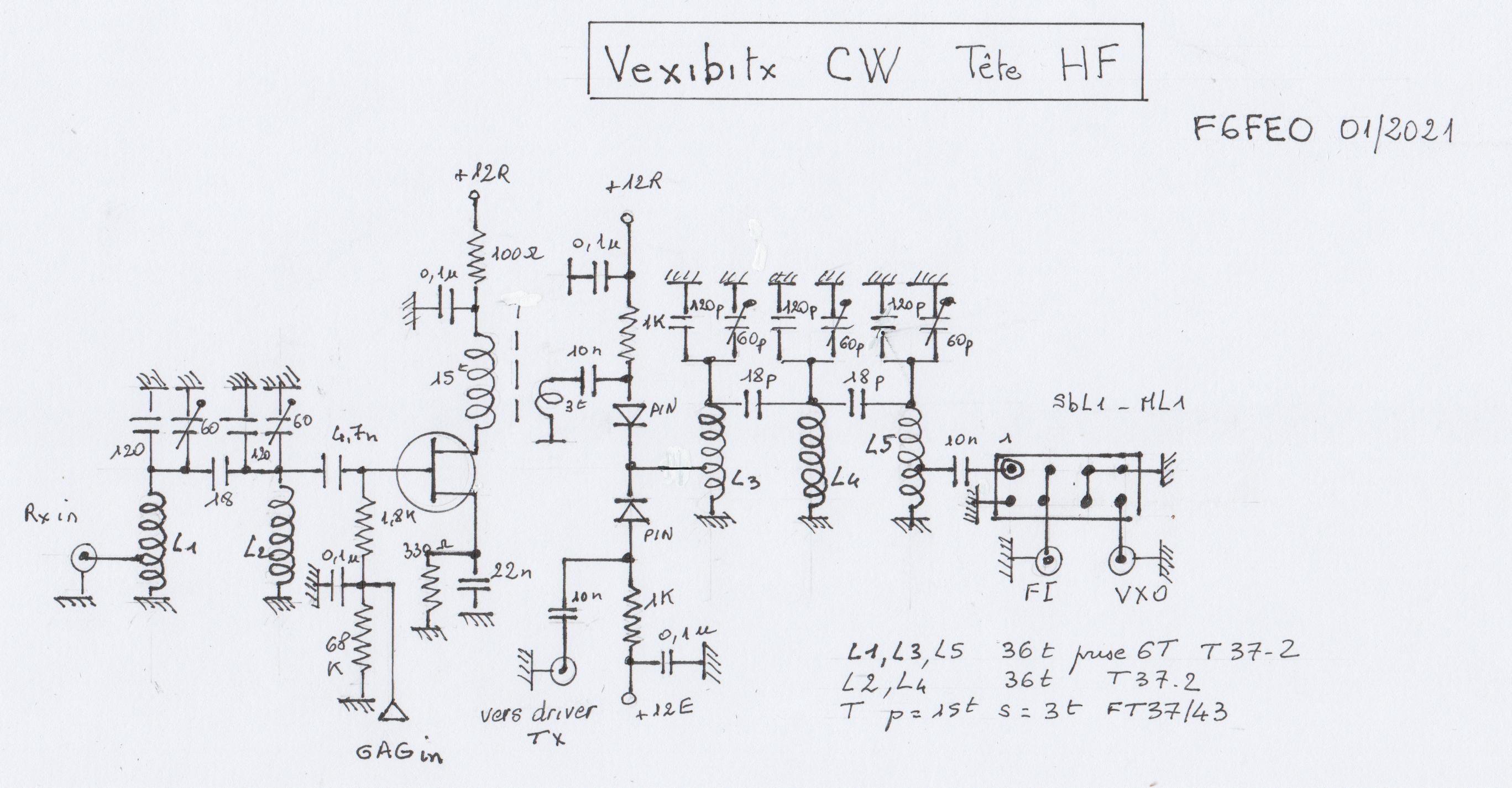

La tête HF
Le signal 5.3 Mhz venant de l' antenne est filtré par un filtre passe-bande à deux cellules.
Il est amplifié par un FET J310, le gain est contrôlé par la tension négative de CAG sur la gate.
Un deuxième filtre passe-bande plus sélectif est ensuite utilisé , il est actif en réception mais aussi en émission.
Des diodes PIN aiguillent les signaux dans un sens ou l'autre. Le mixer est un modèle 7 dBm.
Voyons le schéma:
br>

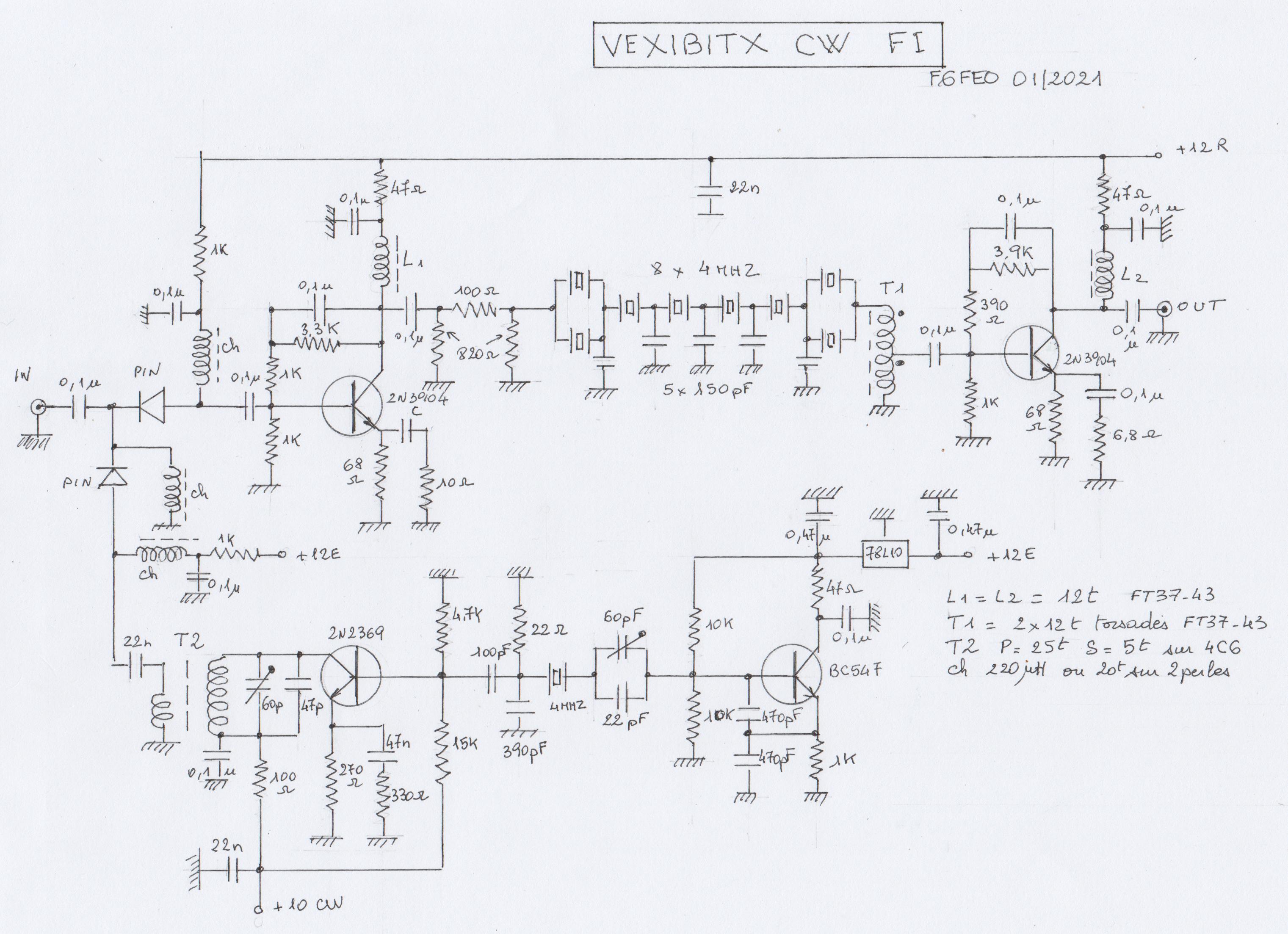

La FI
En réception :
Une diode PIN dirige le signal FI 4 Mhz vers un premier ampli feedback présentant un Zin de 50 ohms et un Zout de 200 ohms .
Le filtre à quartz de type QER calculé sous 200 ohms présente une bande passante de 440 Hz à -3dB et une atténuation de 3.5 dB.
T1 transforme l' impédance de 200 ohms à 50 ohms et attaque un second ampli feedback.
En émission :
Par une diode PIN est injecté un signal porteur.Voyons comment il est généré.
Nous partons d' un oscillateur quartz de 4 Mhz un peu particulier car le signal est prélevé
sur le quartz, les signaux sont plus propres et il y a peu de bruit.
Un 2N2369 amplifie le signal et adapte le Z à 50 ohms.
.

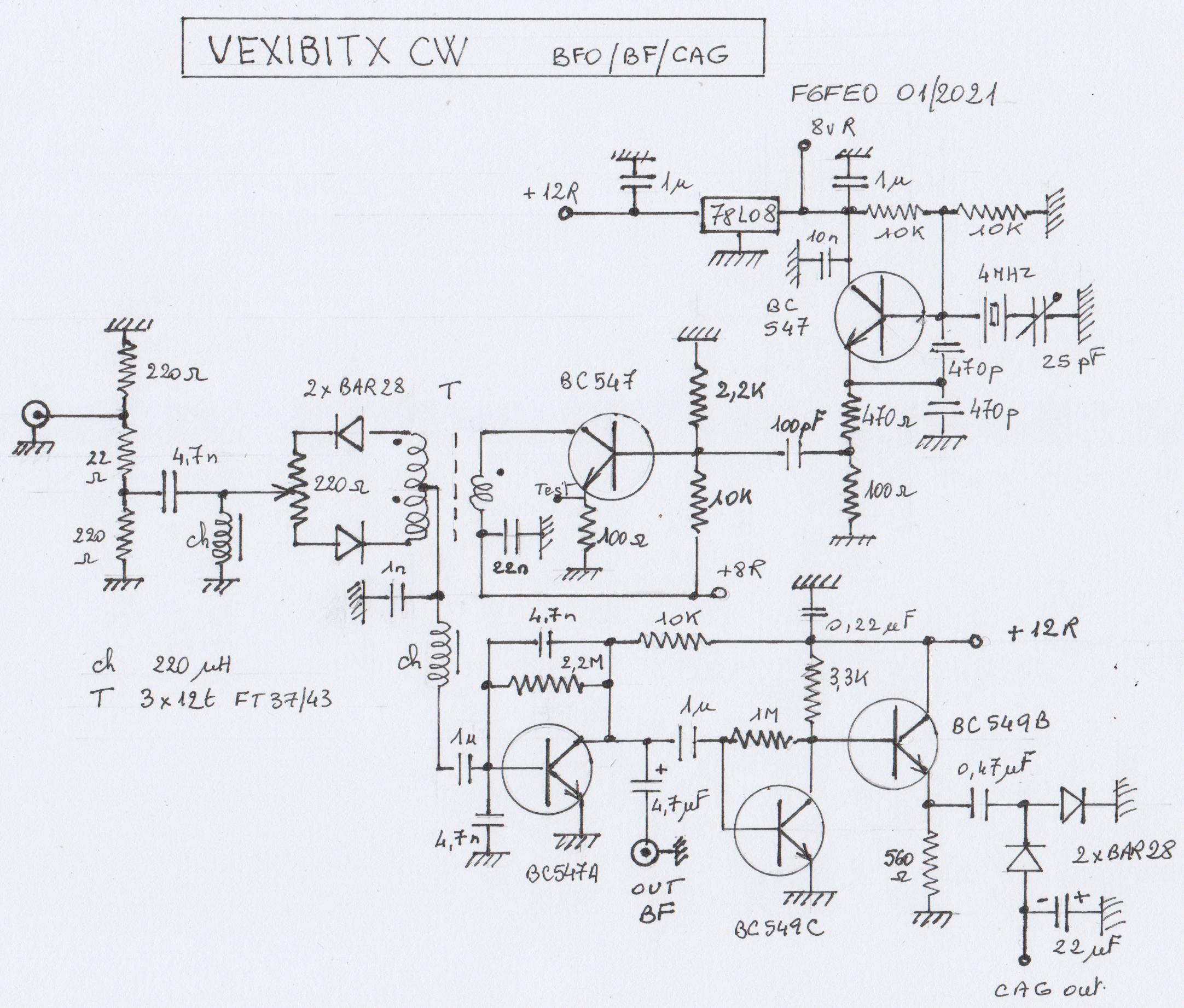

Le BFO, le détecteur de produit et la CAG
Il est nécessaire d' équilibrer le détecteur de produit, il faut alimenter la partie oscillatrice et annuler la porteuse avec le potentiomètre de 200 ohms en utilisant une sonde HF ou un microwattmètre.
Un BC547 amplifie la BF issue du détecteur de produit, ce même signal alimente le générateur de CAG.
Les deux diodes fournissent une tension négative qui contrôlera le gain du préampli Hf à J310.
Attention au sens de branchement du condensateur de 22 uF.

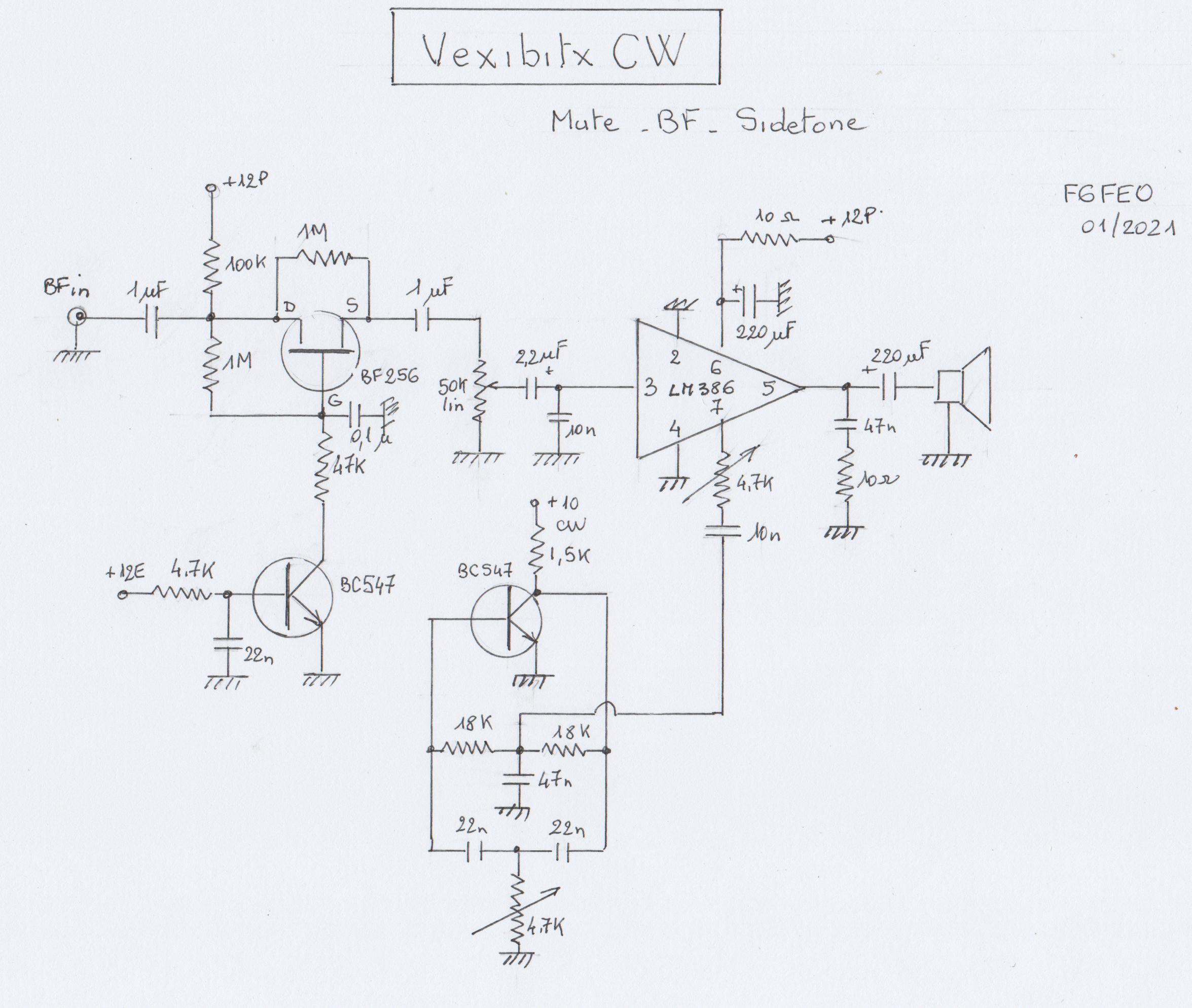

Le mute, la BF et le sidetone
Le silencieux utilise un FET en interrupteur, merci à notre regretté Bernard F8EOZ pour le schéma.
Un simple LM386 assure l' amplification BF.
Une tonalité de 700 Hz est injecté sur la PIN7 du LM386, le niveau BF est ajusté par un potentiomètre de 4.7 Kohms.
Le VXO
J'utilise un quartz de 9.360 Mhz dans un VXO.
Le montage comporte un étage oscillateur et un tampon à FET.
Le niveau de sortie sera ajusté à 7 dBm par la capa de liaison entre les deux étages.
Un filtre passe-bas élimine les harmoniques .
En fonction de l' origine du quartz l' excursion en fréquence sera ajustée à l' aide de l'inductance série de 22 uH.
Une diode varicap BB139 assure la couverture de la bande CW et une BB221 gère le RIT.
Le RIT indispensable en CW est commuté par un FET.

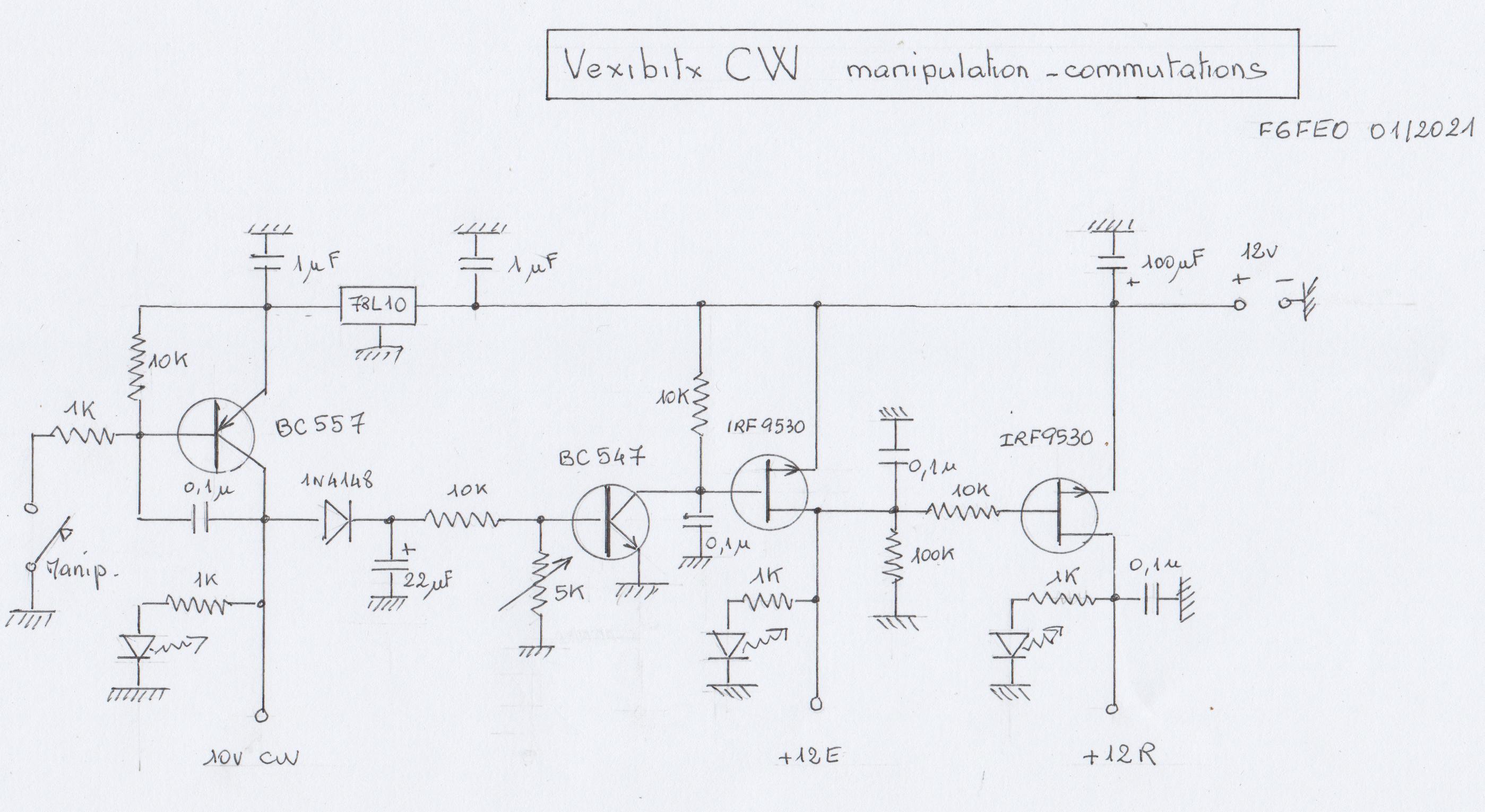

Les commutations et la manipulation
Le +10V CW minipulé utilise un PNP BC557.
La tension nanipulée alimente un NPN à commutation temporisée E/R réglable par un potentiomètre de 4.7 Kohms.
Deux FET de type P fournissent les tensions 12v R et 12v E .
