Un générateur de tension qui commandera les diodes PIN
L' atténuateur est réalisé autour de 4 diodes PIN BAP64-03, le Vcc est fixé à 2.1V obtenu par 3 diodes 1N4148 mises en série.
La tension de contrôle varie de 6.6V à 2.1 V.
2.2V correspond à un signal de 3 mV à l' entrée du récepteur !
La dynamique est supérieure à 60 dB.
La partie générateur de tension est alimentée par le signal BF prélevé en amont de l' ampli BF du récepteur. ce signal est amplifié par 1 BC549C suivi d' un tampon, la composante alternative est redressée par un doubleur à diodes,
la tension continue obtenue commande un BC549B (Béta 200) dans le collecteur nous recueillons la tension de CAG.
Pour un confort d' écoute j' ai utilisé un condensateur de 4.7 uF entre le poinr B et la masse, c'est la constante de temps de la CAG.
Un LM741 est monté en suiveur afin de fournir le courant de commande des diodes PIN.
Il peut être nécessaire d' amplifier la signal BF issu du récepteur, ce fut le cas sur mon transceiver VEXIN, j' ai intercalé un préampli utilisant un FET de type BF245 qui apporte un quinzaine de dB supplémentaires.

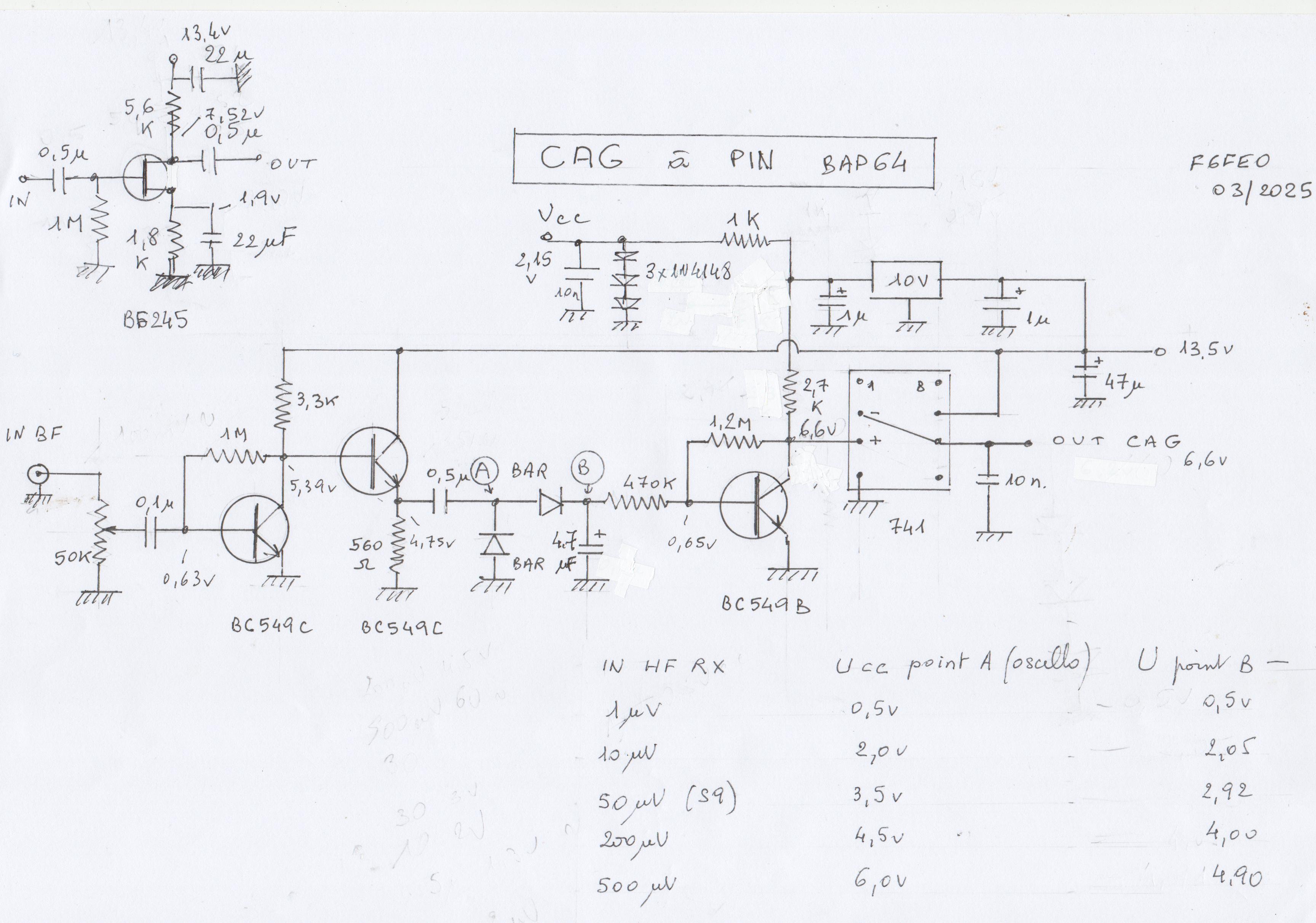

Plan du montage
Ce système est compatible avec le BITX20 et uBITX, il est utilisable sur un montage DSB ou dans récepteur à conversion directe.
Placé en tête d' un transceiver l' atténuateur peut également contrôler la puissance de sortie du transceiver en commutant la tension de contrôle
